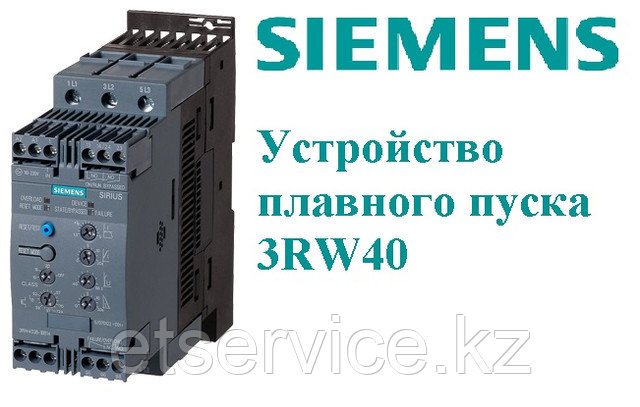

Устройство плавного пуска Siemens 3RW40

Аппарат плавного пуска SIRIUS 3RW40/44

Устройства плавного пуска Siemens 3RW40 бладают такими же преимуществами, как и 3RW30/31. Однако данные модели оснащены функциями, уникальными в данном диапазоне мощности: полупроводниковая защита от перегрузки двигателя и встроенная защита устройства, регулируемые ограничения тока и двухфазный метод управления (баланс полярности). Устройства плавного пуска Siemens 3RW40 являются частью модульной системы SIRIUS. В результате этого, они имеют идентичные размеры и схемы подключения. Благодаря своиv особо компактным размерам, устройства плавного пуска SIRIUS 3RW40 в два раза меньше по сравнению с устройствами пуска «звезда-треугольник», поэтому они занимают минимальное пространство в шкафу управления. Вместе с контактором они используются в качестве беспредохранительных пусковых комбинаций для электродвигателей.

Электронные пускатели для плавного запуска Siemens 3RW30/31 из модульной системы SIRIUS: небольшие, недорогие и просто комбинируемые с контакторами, силовыми выключателями и реле защиты от перегрузки SIRIUS.

Области применения

Устройства плавного пуска мощностью до 250 кВт (при 400 В) подходят для стандартного применения в 3-фазных сетях и предназначены для плавного пуска/остановки 3-фазных асинхронных двигателей. Они позволяют избежать бросков тока и вращающего момента, которые возникают при использовании устройств пуска «звезда-треугольник». Основные типовые применения: вентиляторы, насосы, строительные машины, прессы, эскалаторы, транспортеры, системы кондиционирования воздуха, сборочные линии, компрессоры и охладители, рабочие механизмы, мешалки, центрифуги

Достоинства плавных пускателей Siemens Sirius 3RW

  • Устройство плавного пуска Siemens 3RW40 оснащено оптимальными функциональными возможностями. Встроенная шунтирующая контактная система снижает потери электроэнергии во время работы, в результате чего составные элементы не перегреваются. С помощью 4-шагового поворотного переключателя можно установить время отключения при перегрузке..
  • Благодаря встроенной защите двигателя от перегрузки согласно IEC 60947-4-2 нет необходимости в использовании дополнительного реле перегрузки.
  • Это экономит место в шкафах управления и упрощает монтаж фидера. Наряду с этим, встроенная защита в устройстве плавного пуска предотвращает перегрев тиристоров и дальнейшее повреждение силового модуля.
  • Существуют также варианты устройства с возможностью подключения термистора, встроенного в мотор для защиты от перегрева.
  • Благодаря настраиваемому ограничению тока, двигатель надежно защищен даже от внезапного увеличения силы тока. Три светодиода используются для отображения режима работы, возможных ошибок, недопустимого времени отключения (класса срабатывания), обрыва фазы, отсутствия нагрузки, перегрева или неисправности устройства.

Защитные функции мотора

  • Срабатывание защиты происходит в случае перегрузке электродвигателя
  • Класс отчески по перегрузке согласно IEC 60947-4-1 — 10/15/20
  • Дисбаланс тока по фазам, % от номинального — >40
  • Подключение термисторной защиты электродвигателя согласно IEC 60947-8, тип A/IEC 60947-5-1
  • Сброс после срабатывания защиты — Ручной/автоматический/удаленный
  • Время восстановления после срабатывания защиты, мин — 5

Защитные функции УПП

  • Срабатывание защиты происходит в случае: Температурного перегрева теристоров или шунтирующего байпаса
  • Сброс после срабатывания защиты — Ручной/автоматический/удаленный
  • Время восстановления после срабатывания защиты при перегрузке теристоров, сек — 30
  • Время восстановления после срабатывания защиты при перегрузке байпаса, сек — 60
